Соединительная скоба NGS

Click to enlarge image 50b4833faaae5.jpg

View the embedded image gallery online at:
https://ketten.com.ua/catalog/stropy-tsepnye/tsepnye-stropy-niro-g60/komlektuyushchie-niro/soedinitelnaya-skoba-ngs#sigProId1567cec203

Соединительные скобы NIRO G60 NGS из нержавеющей стали

Соединительные скобы NGS - элемент модульной системы цепных стропов NIRO из нержавеющей стали 6-го класса прочности.

Соединительная скоба NGS используется в качестве элемента для сопряжения мастер-звена и ветвей цепного стропа, обеспечивая таким образом многоветвевую конструкцию.

Воздействующая нагрузка должна применяться исключительно в продольном направлении по центру дужки соединительной скобы NGS и по центру штифта. Допустимые грузоподъемности для типоразмеров соединительных скоб NGS указаны в таблице ниже. Положение соединительных скоб NGS при эксплуатации должно безприпятственно и полностью выравниваться по направлению воздействия нагрузки.

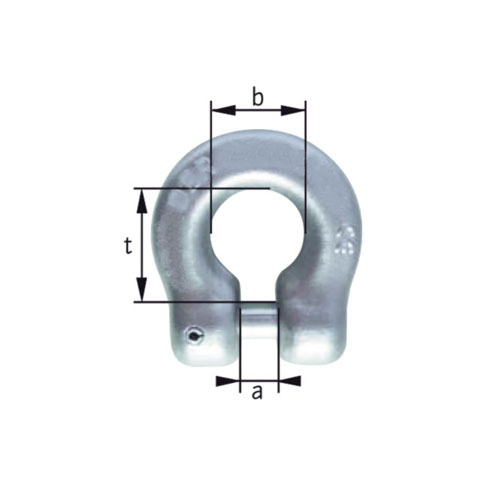

Артикул	Код	Размеры, мм			Вес	Грузоподъемность
		t	b	a	кг	кг
199606 GB	NGS 06	26	20	7	0,16	750
199608 GB	NGS 08	30	23	9	0,23	1250
199610 GB	NGS 10	40	28	11	0,46	2000
199613 GB	NGS 13	48	38	14	0,675	3200
199616 GB	NGS 16	50	44	17	1,130	5000
