Укорачивающая лапа VKL

Click to enlarge image 50ab44813a03c.jpg

View the embedded image gallery online at:
https://ketten.com.ua/catalog/stropy-tsepnye/tsepnye-stropy-hfs-g80/ukorachivayushchie-kryuki-g80/ukorachivayushchaya-lapa-vkl#sigProId64ceb1421e

Укорачивающие лапы VKL c вилочным сопряжением являются комплектующими модульной системы цепных грузоподъемных стропов 8-го класса прочности [G80].

Применение: используются для укорачивания длины ветвей цепных стропов, а также формирования цепных незатягивающихся при строповке петель, используемых для подъема и транспортировки грузов. Укорачивание длины цепных ветвей с помощью VKLS может выполняться только при условии соответствия типоразмеров цепи и укорачивающей лапы.

Нагрузка: воздействующая нагрузка - только в продольном направлении через установленное в специальное отвертие укорачивающей лапы, при соблюдении правила свободного выравнивания положения лапы по направлению воздействия нагрузки. Допустимые грузоподъемности для доступных типоразмеров указаны в таблице.

Температура эксплуатации: -40°C до 400°C с учетом понижающих коэффициентов грузоподъемности

Ударные нагрузки: резкие удары не допускаются

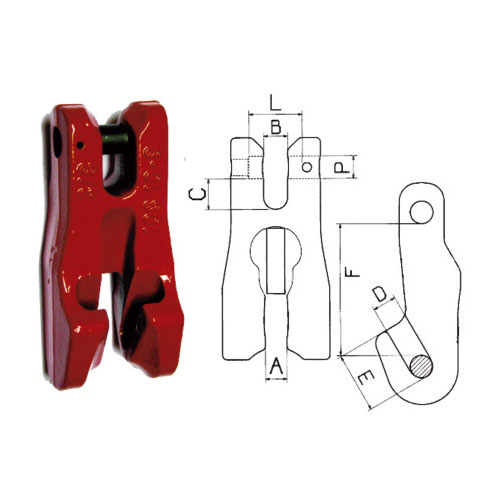

Артикул	Цепь	Код	Размеры, мм							Вес	Грузоподъемность
	Ø мм		A	B	C	D	E	F	PxL	кг	кг
580270	6	VKL 6	8	10	10	8	19	45	7,5x17,5	0,21	1120
580271	7	VKL 7	9,5	10	10	9,5	23,5	56	9x22,5	0,48	1500
580272	8	VKL 8	9,5	10	10	9,5	23,5	56	10x22,5	0,48	2000
580273	10	VKL 10	12	12	14,5	12	32.5	78	13x31,5	1,12	3150
580274	13	VKL 13	15,5	15,5	18	15.5	44	90	16x42	1,83	5300
580275	16	VKL 16	19	21	21	19	50	106	21x51,5	2,83	8000
