Подвесная гарнитура G

Click to enlarge image 508c68f4d214f.jpg

View the embedded image gallery online at:
https://ketten.com.ua/catalog/stropy-tsepnye/tsepnye-stropy-hfs-g80/ovalnye-koltsa-g80/podvesnaya-garnitura-g#sigProId1785baf031

Подвесные гарнитуры G являются комплектующими модульной системы цепных грузоподъемных стропов 8-го класса прочности [G80].

Применение: используются для изготовления 3-х и 4-х ветвевых цепных стропов. Конструкция ганитуры состоит из овального кольца А и двух дополнительных звеньев. Подвесная гарнитура G служит для подвешивания цепного стропа на крановый крюк. Аналогичным способом применяется в канатных стропах.

Нагрузка: воздействующая нагрузка должна иметь продольное направление, находящееся в плоскости дополнительных звеньев. Угол отклонения ветвей стропа от вертикали под нагрузкой не может превышать 60°. Допустимые грузоподъемности для доступных типоразмеров указаны в таблице. При использовании подвесных гарнитур в канатных стропах следует учитывать, что для указанных значений грузоподъемности действителен коэффициент запаса прочности 4:1. Правильное применение гарнитур G предусматривает подвижность всех колец и возможность выравнивания их положения по направлению воздействия нагрузки.

Температура эксплуатации: -40°C до 400°C с учетом понижающих коэффициентов грузоподъемности

Ударные нагрузки: резкие удары не допускаются

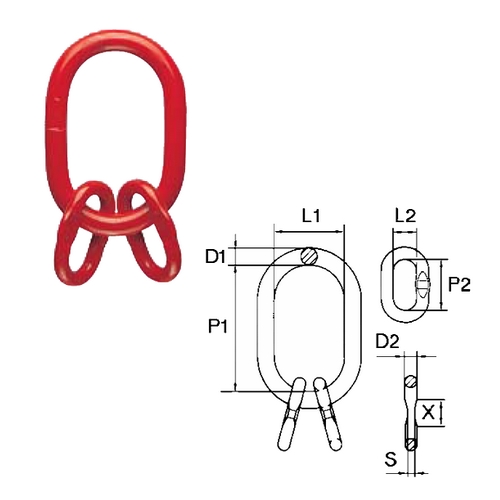

Артикул	Цепь	Код	Размеры, мм							Вес	Грузоподъемность
	Ø мм		D1	P1	L1	D2	P2	L2	SxX	кг	кг при 0-45°
580072	6	G6/7	19	135	75	13	60	38	10x25	1,32	4200
580072	7	G6/7	19	135	75	13	60	38	10x25	1,32	4200
580073	8	G8	23	160	90	16,5	70	34	14x25	2,32	7600
580074	10	G10	27	180	100	18,5	85	60	14x35	3,52	9600
580075	13	G13	33	200	110	23	115	60	17x35	6,26	11800
580076	16	G16	36	260	140	27	140	65	20x45	9,86	19700
580077	18	G18	45	340	180	33	150	70	-	18,92	30700
580079	20	G20	50	350	190	33	150	70	-	22,65	34100
581099	22	G22	50	350	190	36	170	75	-	25,19	40000
581090	26	G26	60	400	200	40	170	80	-	38,01	54000
581080	32	G32	70	460	250	50	200	100	-	66,60	76000
