Рым-болты DSR

View the embedded image gallery online at:
https://ketten.com.ua/catalog/rym-bolt/rym-bolty-dsr#sigProIde0560d8143

Вращающиеся наклоняемые рым-болты DSR


Линейка такелажных точек подъема CodiPro DSR c вращаемой и наклоняемой проушиной представлена модельным рядом рым-болтов DSR, модификацией DSR+C с запатентированной системой центрирования и модельным рядом рым-гаек FE.DSR.
■  производство согласно европейскому стандарту EN 1677-1
■  испытаны нагрузкой, равной 2,5 x грузоподъемность
■  гарантия качества посредством обратной отслеживаемости изделий

  Коэфициент запаса прочности рым-болтов - 5:1

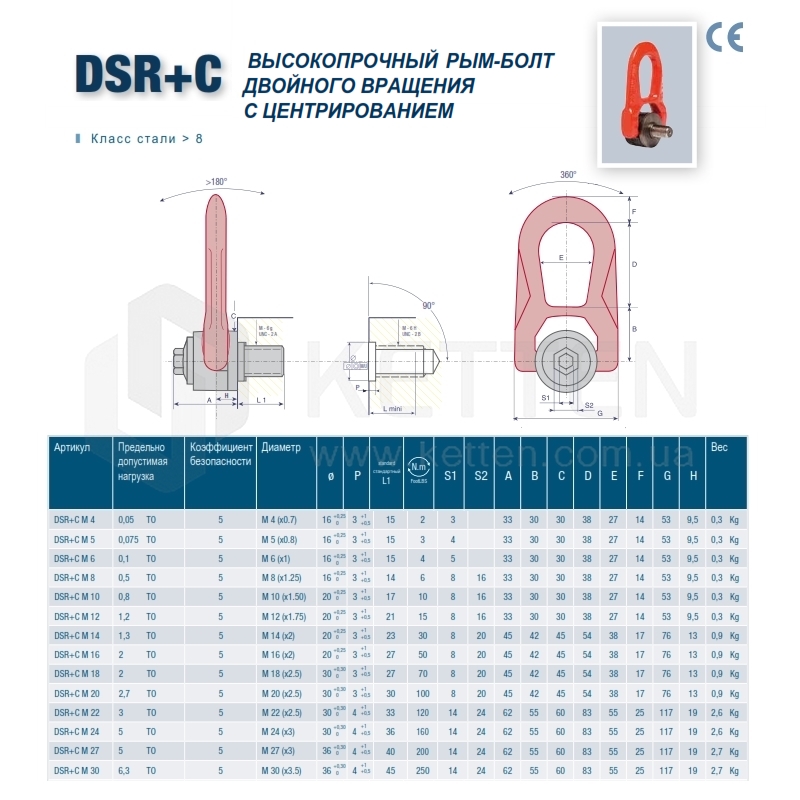

  Технические характеристики DSR, DSR+C и FE.DSR - в таблицах
■  затяжка гаечным или шестигранным ключем, вращаемые под нагрузкой;
■ максимальная грузоподъемность рым-болтов доступна для нагрузок, воздействующих на изделия в любом направлении.

ПРЕИМУЩЕСТВА: рым-болты линейки DSR спроектированы специально для грузоподъемных операций, которые предусматривают вращение или изменение положения груза во время подъема/транспортировки

Количество точек подъема

1

2

1

 2 2 2 3-4 3-4
Угол нагрузки 0° 0° 90° 90° 0°-45° 46°-60° 0°-45° 46°-60°
Способ применения
DSR [+C] M 4 0,050 т 0,100 т 0,050 т 0,100 т 0,070 т 0,050 т 0,105 т 0,050 т
DSR [+C] M 5 0,075 т 0,15 т 0,075 т 0,15 т 0,100 т 0,075 т 0,158 т 0,075 т
DSR [+C] M 6 0,100 т 0,200 т 0,100 т 0,200 т 0,140 т 0,100 т 0,210 т 0,100 т
DSR [+C] M 8 / FE.DSR  M 8 0,3 т 0,6 т 0,3 т 0,6 т 0,4 т 0,3 т 0,6 т 0,3 т
DSR [+C] M 10 / FE.DSR M 10 0,6 т 1,2 т 0,6 т 1,2 т 0,8 т 0,6 т 1,3 т 0,6 т
DSR [+C]-M-10-/-FE.DSR M-10 1  т 2 т 1 т 2 т 1,4 т 1 т 2,1 т 1 т
DSR [+C] M 14 / FE.DSR M 14 1,3 т 2,6 т 1,3 т 2,6 т 1,8 т 1,3 т 2,7 т 1,3 т
DSR [+C] M 16 / FE.DSR M 16 1,6 т 3,2 т 1,6 т 3,2 т 2,2 т 1,6 т 3,4 т 1,6 т
DSR [+C] M 18 / FE.DSR M 18 2 т 4 т 2 т  4 т 2,8 т 2 т 4,2 т 2 т
DSR [+C] M 20 / FE.DSR M 20 2,5 т 5 т 2,5 т 5 т 3,5 т 2,5 т 5,3 т 2,5 т
DSR [+C] M 22 / FE.DSR M 22 3 т 6 т 3 т 6 т 4,2 т 3 т 6,3 т 3 т
DSR [+C] M 24 4 т 8 т 4 т 8 т 5,6 т 4 т 8,4 т 4 т
DSR [+C] M 27 5 т 10 т 5 т 10 т 7 т 5 т 10,5 т 5 т
DSR [+C] M 30 6,3 т 12,6 т 6,3 т 12,6 т 8,8 т 6,3 т 13,2 т 6,3 т
