Грузоподъемная траверса Т100

Click to enlarge image 50760f8cb4904.jpg

View the embedded image gallery online at:
https://ketten.com.ua/catalog/prisposobleniya-dlya-zakhvata-i-domkraty/gruzopod-emnye-traversy/gruzopod-emnaya-traversa-t100#sigProId44404801d1

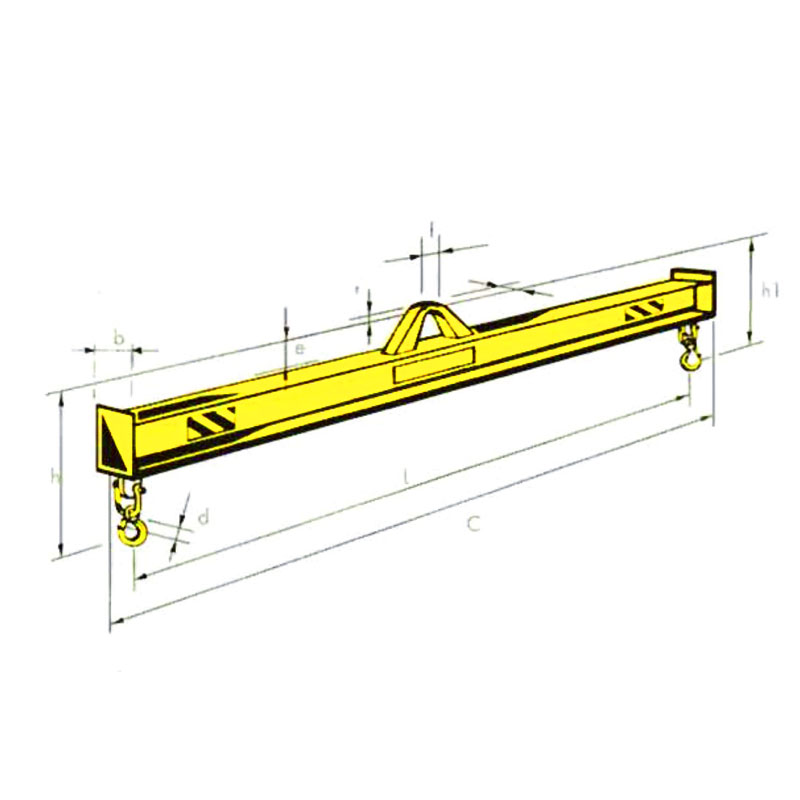

Простая линейная грузоподъемная траверса Т100

[с грузовыми крюками, оснащенными предохранительными защелками]

Грузоподъемная траверса в сборе с транспортировочной проушиной и двумя грузовыми крюками на качающихся переходных скобах. С фирменным шильдом, табличкой с указанием грузоподъемности, желто-черными предупредительными полосами и короткой инструкцией по применению на изделии.

В комплект поставки также входит развернутое руководство по эксплуатации с протоколом испытаний. В качестве опции траверса может быть снабжена вертлюжными крюками, а также выполнено горячее цинкование конструкции траверсы (кроме грузовых крюков).

Варианты комплектаций:

Траверса с вертлюжными крюками
Траверса с концевыми крюками

Все крюки с предохранительными защелками.

Код	Размеры, мм												Вес	Грузоподъ- емность
	L	c	h	h1	h2	f	e	t	r	b	d	di	кг	кг
T100-1	1000	1112	430	466	205	55	125	15	35	55	27	31	13	1000
T100-2	1600	1712	430	486	225	55	125	15	35	65	27	31	22	1000
T100-3	2500	2612	470	526	265	55	125	15	35	80	27	31	46	1000
T100-4	3000	3112	470	526	265	55	125	15	35	80	27	31	54	1000
T100-5	1600	1712	470	526	265	55	125	15	35	80	27	31	32	1000
T100-6	2500	2612	470	526	265	55	125	15	35	80	27	31	47	1600
T100-7	3000	3112	490	546	285	55	125	15	35	90	27	31	64	1600
T100-8	4000	4112	490	546	285	55	125	15	35	90	27	31	83	1600
T100-9	2500	2612	515	571	310	55	125	15	35	90	27	31	57	1600
T100-10	3000	3112	535	591	330	70	150	20	45	100	27	31	78	2500
T100-11	4000	4112	575	631	370	70	150	20	45	120	27	31	135	2500
T100-12	5000	5112	575	631	370	70	150	20	45	120	27	31	166	2500
T100-13	2500	2662	672	739	395	70	150	20	45	120	27	31	96	2500
T100-14	3000	3162	672	739	395	80	175	25	50	120	32	31	114	4000
T100-15	4000	4162	732	799	455	80	175	25	50	150	32	31	194	4000
T100-16	5000	5162	732	799	455	80	175	25	50	150	32	31	233	4000
T100-17	3000	3162	767	834	490	80	175	25	50	150	32	31	156	4000
T100-18	4000	4162	767	834	490	95	210	30	60	150	32	31	198	6300
T100-19	5000	5162	827	849	550	95	210	30	60	180	32	31	316	6300
T100-20	6000	6162	867	934	590	95	210	30	60	180	32	31	433	6300
T100-21	3000	3190	985	976	575	95	210	30	60	180	32	31	216	6300
T100-22	4000	4190	1035	1016	615	100	235	30	75	180	42	42	310	10000
T100-23	5000	5190	1066	1066	665	100	235	30	75	190	42	42	444	10000
T100-24	6000	6190	1066	1066	665	100	235	30	75	190	42	42	521	10000
T100-25	4000	4190	1126	1243	730	100	235	30	75	190	42	42	395	10000
T100-26	5000	5190	1176	1293	780	110	300	40	100	200	49	42	544	16000
T100-27	6000	6190	1226	1343	830	110	300	40	100	210	49	42	732	16000
T100-28	8000	8190	1276	1393	880	110	300	40	100	220	49	42	836	16000

*Другие размеры и исполнения по запросу
