Основные характеристики G80

  Класс прочности стали: 8 [G80]
сооответствует EN 818-2 и европейской директиве по машинам 98/37/E

Допустимая рабочая нагрузка [WLL]: 200 Н/мм²

Испытательное усилие [PL]:
500 Н/мм² - соответствует нагрузке, равной 2,5 x WLL

Разрывающее усилие [MBL]:
800 Н/мм² - соответствует нагрузке, равной 4 x WLL

Относительное удлинение при разрыве: не менее 20%

Испытания на изгиб согласно EN 818-2:
0,8 x номинального диаметра цепи

Условия эксплуатации:
макс. 400°C, c учетом понижающих коэффициентов грузоподъемности

Маркировка класа стали на изделии:  8

Поверхность: специальное лаковое покрытие / черный цвет

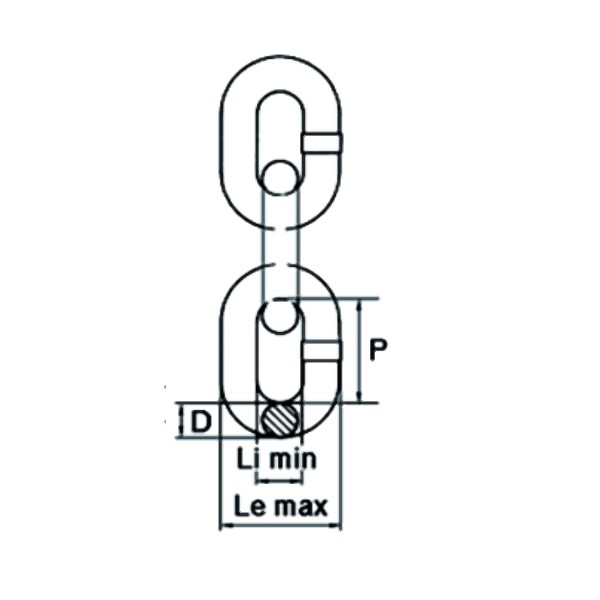

Калибр цепи Допуст.отклонение Шаг, Р Допуст.отклонение Li / min. Li/max. Вес Грузоподъемность Разрывное усилие
Ø мм мм мм мм мм мм кг/м кг кН
6 ±0.24 18 ±0.5 7,8 22,2 0,8 1120 45,2
7 ±0.28 21 ±0.6 9,1 25,9 1,1 1500 61,6
8 ±0.32 24 ±0.7 10,4 29,6 1,4 2000 80,4
10 ±0.40 30 ±0.9 13 37 2,2 3150 126
13 ±0.52 39 ±1.2 16,9 48,1 3,8 5300 212
16 ±0.62 48 ±1.4 20,8 59,2 5,7 8000 322
18 ±0.90 54 ±1.6 23,4 66,6 7,3 10000 407
20 ±1.00 60 ±1.8 26 74 9 12500 503
22 ±1.10 66 ±2.0 28,6 81,4 10,9 15000 608
26 ±1.30 78 ±2.3 33,8 96,2 15,2 21200 849
32 ±1.60 96 ±2.9 41,6 118 23 31500 1290
