Такелажная скоба KSCHW

Соединительные скобы KSCHW с вилочным сопряжением являются комплектующими модульной системы цепных грузоподъемных стропов.

Применение: соединительные скобы KSCHW используются в изготовлении цепных стропов в качестве соединительного элемента, а также
соединения цепных ветвей с грузом или другими грузозахватными приспособлениями (в траверсах и пр.). Прямое крепление KSCHW на цепь позволяет избежать случайной потери скобы и обеспечивает эффективное стационарное соединительное решение.

Нагрузка: воздействующая нагрузка на скобу – исключительно в продольном направлении по центру болта или равномерно распределенная нагрузка по всей свободной длине болта. Допустимые грузоподъемности для доступных типоразмеров скоб указаны в таблице. Положение скобы KSCHW при использовании должно безприпятственно и полностью выравниваться по направлению воздействия нагрузки.

Температура эксплуатации: -40°C до 380°C с учетом понижающих коэффициентов грузоподъемности

Ударные нагрузки: резкие удары не допускаются





Артикул

Код

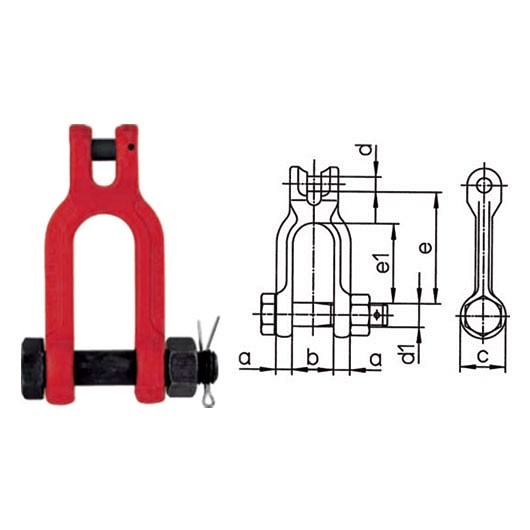

Размеры,  мм

Вес

Грузоподъемность

    e e1 b a d c d1 кг кг, при 0-45°
580650 KSCHW 7 76 54 28 12 9 31 16 0,49 1900
580652 KSCHW 8 76 54 28 12 10 31 16 0,49 2500
580653 KSCHW 10 105 76 34 16 13 39 20 0,95 4000
580654 KSCHW 13 113 77 44 21 16 50 24 1,89 6700
