Скоба SCH

Такелажные скобы SCH повышенной прочности изготавливаются из стали 8-го класса прочности [G80].

Применение: скобы SCH используются в такелажных конструкциях в качестве соединительного или переходного элемента.

Нагрузка: допускается нагрузка на скобы SCH исключительно в продольном направлении по центру дужки скобы, по центру болта или равномерно распределенная нагрузка по всей свободной длине болта. Допустимые грузоподъемности для доступных типоразмеров скоб типа SCH указаны в таблице. Положение скоб SCH при использовании должно беспрепятственно и полностью выравниваться по направлению воздействия нагрузки.

Температура эксплуатации: -40°C до 200°C с учетом понижающих коэффициентов грузоподъемности

Ударные нагрузки: резкие удары не допускаются








Артикул Цепь

Код

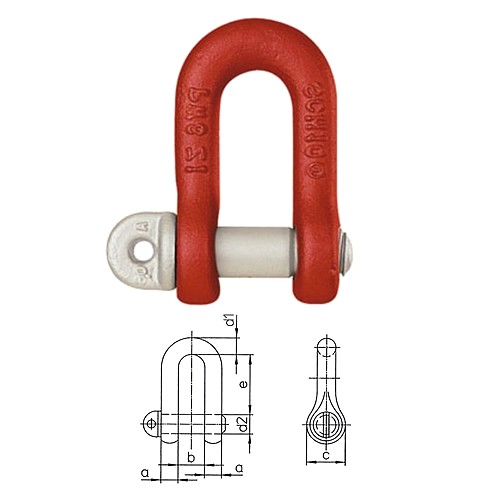

Размеры,  мм

Вес

Грузоподъемность

  мм   e b a d1 c d2 кг кг
580329 5 SCH P 5 18 8 5 6 12 6 0,02 800
580330 6 SCH P 6 24 11 7 8 16 8 0,05 1120
580331 7+8 SCH P 7/8 30 14 8 10 20 10 0,09 2000
580332 10 SCH P 10 36 17 10 12 24 12 0,2 3150
580333 13 SCH P 13 49 21 13 15 32 16 0,3 5300
580334 16 SCH P 16 61 27 17 19 40 20 0,7 8000
