Крюк вертлюжный SWH



Вертлюжные самозапирающиеся крюки SWH [c подшипником скольжения, не вращающиеся под нагрузкой] являются комплектующими модульной системы цепных грузоподъемных стропов 8-го класса [G80].

Применение: используются в качестве оконечных или подвесных крюков для простого и быстрого соединения ветвей стропа с грузом или другим грузозахватным приспособлением. Перекрученый строп c крюками SWH легко раскручивается в подвешенном состоянии благодаря конструкции с вертлюжной проушиной.
Предохранительный клапан можно закрывать вручную, при этом автоматическое запирание крюка происходит под воздействием груза при его подвешивании на крюк

Нагрузка: воздействующая нагрузка - только в продольном направлении на основание крюка, при соблюдении правила свободного выравнивания положения крюка по направлению воздействия нагрузки. Допустимые грузоподъемности для доступных типоразмеров указаны в таблице. При использовании крюков SWH в канатных стропах следует учитывать, что для указанных значений грузоподъемности действителен коэффициент запаса прочности 4:1.

Температура эксплуатации: -40°C до 400°C с учетом понижающих коэффициентов грузоподъемности
Ударные нагрузки: резкие удары не допускаются



Артикул

Цепь

Код

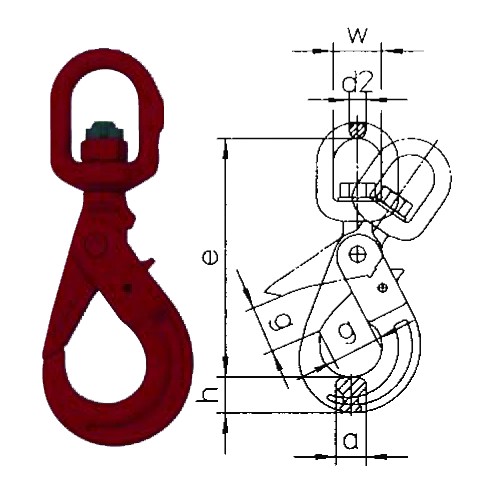

Размеры,  мм

Вес

Грузоподъемность

  Ø мм   e h d2 w a g кг кг
580581 6 SWH 6 160 20 13 35 16 28 0,6 1120
580582 7+8 SWH 7/8 181 26 13 35 23 34 1,1 2000
580583 10 SWH 10 218 30 16 42 25 45 2,0 3150
580600 13 SWH 13 269 40 20 49 34 52 4,0 5300
580601 16 SWH16 319 50 24 60 35 60 6,8 8000
