Подвесное звено SKG

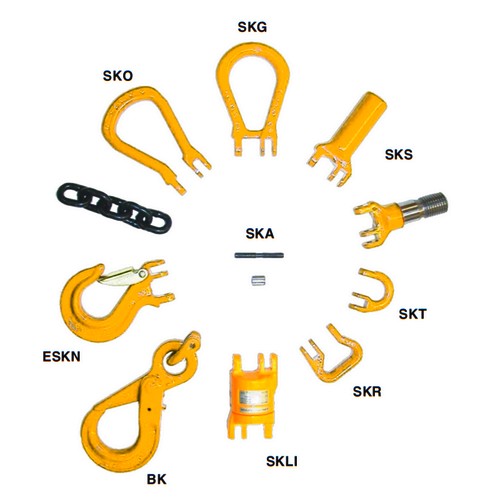

Подвесные звенья SKG относятся к SK-серии комплектующих модульной системы цепных грузоподъемных стропов 8-го класса прочности [G80].

Применение: используются в
конструкциях с применением компонентов SK-серии для подвешивания цепного стропа на крюк крана или соединения ветвей стропа с крюками или специальными такелажными точками на грузе.  Особенностью комлектующих SK являются универсальные возможности их применения в цепных, канатных, ленточных и круглопрядных стропах. Кроме того, одинаковое сопряжение для всех SK-комплектующих одного типоразмера упреждает ошибки, связанные с неправильной комплектацией стропов.

Нагрузка: воздействующая нагрузка должна иметь продольное направление, находящееся в плоскости звена. Допустимые грузоподъемности для доступных типоразмеров указаны в таблице. При использовании звеньев SKG в канатных стропах следует учитывать, что для указанных значений грузоподъемности действителен коэффициент запаса прочности 4:1. Правильное применение звеньев предусматривает их нахождение в свободном положении и возможность выравнивания их положения по направлению воздействия нагрузки.

Температура эксплуатации: -40°C до 400°C с учетом понижающих коэффициентов грузоподъемности

Ударные нагрузки: резкие удары не допускаются



Артикул

Цепь

Код

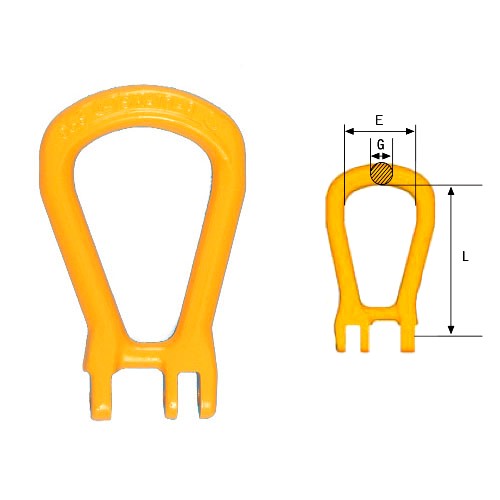

Размеры,  мм

Вес

Грузоподъемность

  Ø мм   L E G кг кг, при 0-45°
590011 7+8 SKG-7/8-8 99 50 14 0,3 2000
590012 10 SKG-10-8 127 66 18 0,6 3200
590013 13 SKG-13-8 145 72 22 1,1 5400
590014 16 SKG-16-8 175 82 25 1,5 8000
590015 19 SKG-18/20-8 204 105 30 3,0 12500
