Подвесные гарнитуры SAR

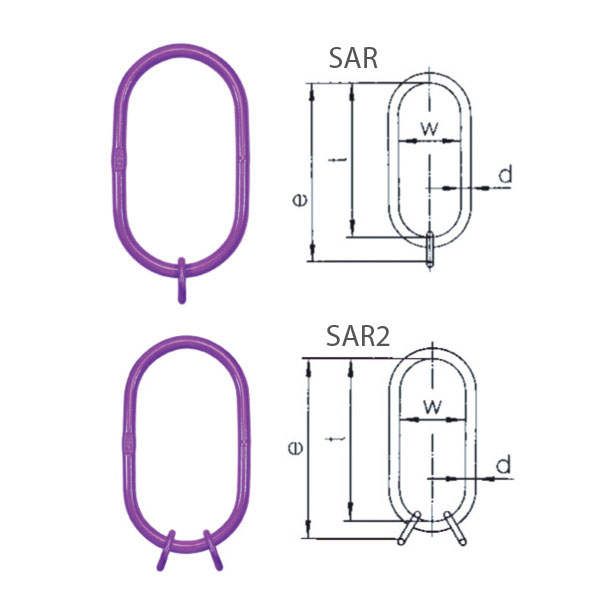

Подвесные гарнитуры SAR1 и SAR2 являются комплектующими модульной системы цепных грузоподъемных стропов 10-го класса прочности [G100].

Применение:
гарнитуры SAR1 используются для изготовления 1-ветвевых цепных стропов, SAR2 - для изготовления 2-, 3- и 4-ветвевых. Размеры ганитур SAR1 и SAR2 обуславливают возможность их подвешивания на особо большие крановые крюки. Также аналогичным способом применяются в канатных стропах.

Нагрузка: воздействующая нагрузка должна иметь продольное направление, находящееся в плоскости дополнительных звеньев. Угол отклонения ветвей стропа от вертикали под нагрузкой не может превышать 60°. Допустимые грузоподъемности для доступных типоразмеров указаны в таблице. При использовании подвесных гарнитур в канатных стропах следует учитывать, что для указанных значений грузоподъемности действителен коэффициент запаса прочности 4:1. Правильное применение гарнитур  G/S и SG/S предусматривает подвижность всех колец и возможность выравнивания их положения по направлению воздействия нагрузки.

Температура эксплуатации: -40°C до 380°C с учетом понижающих коэффициентов грузоподъемности
Ударные нагрузки: резкие удары не допускаются



Артикул

Цепь Ø мм

Код

Размеры,  мм

Применим до       № крюка
Вес

Грузоподъемность

Гарнитура SAR1 1СЦ      d t w e по DIN15401 кг кг, при 0-45°
570058 10 SAR 10 27 340 180 410 №25 4,8 4200
570061 13 SAR 13 27 340 180 340 №25 4,4 6700
570062 16 SAR 16 33 340 180 340 №25 6,7 10000
570063 19+22 SAR 19/20 40 340 180 340 №25 10,0 19000
Гарнитура SAR2 2СЦ   3-/4СЦ     d t w e по DIN15401 кг кг, при 0-45°
570081 6+7+8 6 SAR2 6/7/8 27 340 180 394 №25 3,5 3550
570065 10 7+8 SAR2 10 27 340 180 410 №25 5,1 5600
570074 13 10 SAR2 13 33 340 180 425 №25 8,0 9500
570076 16 13 SAR2 16 40 340 180 455 №25 12,3 14000
570079 19 16 SAR2 19 40 340 180 480 №25 13,8 21200
