Подвесные гарнитуры KAK

Подвесные гарнитуры KAK являются комплектующими модульной системы цепных грузоподъемных стропов 10-го класса прочности [G100].

Применение: в зависимости от количества интегрированных укорачивающих крюков с оконечным вилочным сопряжением для прямого монтажа цепных ветвей, гарнитуры КАК используются для изготовления 1-, 2-, 3- и 4-ветвевых цепных стропов. Конструкция гарнитур предоставляет комплексное решение для подвешивания цепных стропов на крюк крана и укорачивание эффективной длины цепных ветвей.

Нагрузка: воздействующая нагрузка должна иметь продольное направление, находящееся в плоскости дополнительных звеньев. Угол отклонения ветвей стропа от вертикали под нагрузкой не может превышать 60°. Допустимые грузоподъемности для доступных типоразмеров указаны в таблице. Правильное применение гарнитур  типа KAK предусматривает подвижность дополнительных колец [интегрированных элементов] и возможность выравнивания их положения по направлению воздействия нагрузки.

Температура эксплуатации: -40°C до 380°C с учетом понижающих коэффициентов грузоподъемности
Ударные нагрузки: резкие удары не допускаются



Артикул

Цепь Ø мм

Код

Размеры,  мм

Вес

Грузоподъемность

Гарнитуры KAK1 1СЦ      d t w e кг кг
550599 6 KAK1-6 13 110 60 194 0,64 1400
570018 7 KAK1-7 13 110 60 232 0,96 1900
550600 8 KAK1-8 16,5 110 60 232 1,16 2500
550601 10 KAK1-10 19 135 75 294 2,17 4000
550602 13 KAK1-13 23 160 90 363 4,30 6700
550603 16 KAK1-16 27 180 100 413 7,26 10000
Гарнитуры KAK2 2СЦ     d t w e кг кг, при 0-45° кг, при 45-60°
550609 6 KAK2-6 13 110 60 194 0,94 2000 1400
570024 7 KAK2-7 16,5 110 60 232 1,77 2650 1900
550610 8 KAK2-8 19 135 75 257 2,18 3550 2500
550611 10 KAK2-10 23 160 90 319 4,10 5600 4000
550612 13 KAK2-13 27 180 100 383 7,86 9500 6700
550613 16 KAK2-16 33 200 100 433 13,74 14000 4000

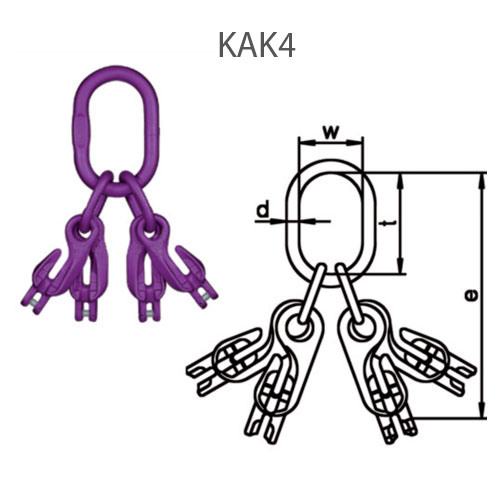

Гарнитуры KAK4 3-/4СЦ     d t w e кг кг, при 0-45° кг, при 45-60°
550619 6 KAK4-6 19 135 75 273 2,40 3000 2120
570031 7 KAK4-7 23 160 90 352 4,84 4000 2800
550620 8 KAK4-8 23 160 90 352 4,84 5300 3750
550621 10 KAK4-10 27 180 100 424 8,82 8000 6000
550622 13 KAK4-13 33 200 110 518 17,26 14000 10000
550623 16 KAK4-16 36 260 140 633 29,26 21200 15000
