Подвесные гарнитуры G/S, SG/S

Подвесные гарнитуры G/S и увеличенные SG/S являются комплектующими модульной системы цепных грузоподъемных стропов 10-го класса прочности [G100].

Применение: используются для изготовления 3-х и 4-х ветвевых цепных стропов. Конструкция ганитур состоит из основного и двух дополнительных овальных звеньев.
Подвесные гарнитуры G/S и SG/S служат для подвешивания цепного стропа на крановый крюк. Аналогичным способом применяются в канатных стропах.

Нагрузка: воздействующая нагрузка должна иметь продольное направление, находящееся в плоскости дополнительных звеньев. Угол отклонения ветвей стропа от вертикали под нагрузкой не может превышать 60°. Допустимые грузоподъемности для доступных типоразмеров указаны в таблице. При использовании подвесных гарнитур в канатных стропах следует учитывать, что для указанных значений грузоподъемности действителен коэффициент запаса прочности 4:1. Правильное применение гарнитур  G/S и SG/S предусматривает подвижность всех колец и возможность выравнивания их положения по направлению воздействия нагрузки.

Температура эксплуатации: -40°C до 380°C с учетом понижающих коэффициентов грузоподъемности
Ударные нагрузки: резкие удары не допускаются



Артикул

Цепь

Код

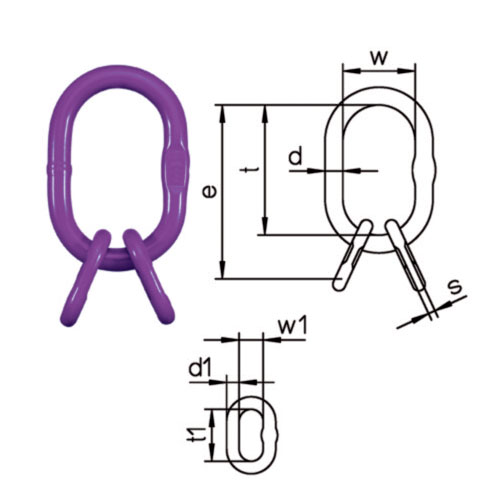

Размеры,  мм

        Вес

Грузоподъемность

Гарнитуры G/S Ø мм   e d t w d1 t1 w1 s кг кг, при 0-45°
545929 6 G/S 6 189 19 135 75 13 54 25 10 1,26 4200
546055 7+8 G/S 7/8 230 23 160 90 16,5 70 34 14 2,32 7600
546198 10 G/S 10 265 27 180 100 19,5 85 40 14 3,68 9600
546211 13 G/S 13 315 33 200 110 23 115 50 17 6,46 14000
546218 16 G/S 16 400 36 260 140 27 140 65 20 10,06 21200
Гарнитуры SG/S Ø мм   e d t w d1 t1 w1 s кг кг, при 0-45°
565153 6 SG/S 6 214 19 160 55 13 54 25 10 1,43 4200
565154 7+8 SG/S 7/8 230 23 160 110 17 70 34 14 2,41 6600
565155 10 SG/S 10 275 27 190 110 20 85 40 14 4,01 10100
565156 13 SG/S 13 345 33 230 130 23 115 50 17 7,10 15700
565157 16 SG/S 16 415 38 275 150 27 140 65 20 11,32 21200
565033 19+20 SG/S 19/20 500 56 350 250 33 150 70 26 28,30 34100
565042 22 SG/S 22 520 56 350 250 36 170 75 - 30,22 40000
