Скобы укорачивающие CG, CGD

Скобы с укорачивателями GrabiQ CG и CGD

Скобы CG и CGD
c вилочным сопряжением являются комплектующими универсальной модульной системы цепных грузоподъемных стропов GrabiQ 10-го класса прочности

Применение:
CG и CGD используются для простого и быстрого соединения одной [CG] или двух [CGD] цепных ветвей с подвесным овальным кольцом GrabiQ MF и обеспечивают возможность укорачивания отходящих цепных ветвей стропа. Кроме того, С-образная конструкция скоб обеспечивает их совместимомть с канатами аналогичной грузоподъемности. Это позволяет использовать оптимальные комбинации цепного и петлевого канатного стропов .

Нагрузка: воздействующая нагрузка - только в продольном направлении на основание крюка, при соблюдении правила свободного выравнивания положения крюка по направлению воздействия нагрузки. Допустимые грузоподъемности для доступных типоразмеров указаны в таблице.

Температура эксплуатации: -40°C до 400°C с учетом понижающих коэффициентов грузоподъемности

Ударные нагрузки: резкие удары не допускаются

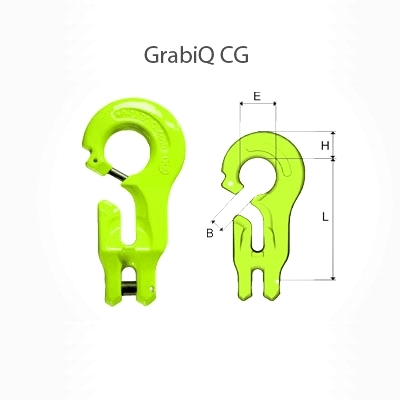

Артикул Код Размеры, мм Вес

Грузоподъемность

    L B E H кг кг
GrabiQ CG
B14730 CG-6-10 80 11 24 19 0,3 1500
B14731 CG-8-10 107 12 32 24 0,8 2500
B14732 CG-10-10 134 15 40 29 1,5 4000
B14733 CG-13-10 174 18 52 38 3,2 6700
B14734 CG-16-10 214 22 64 47 6,1 10000
GrabiQ CGD
B14720 CGD-6-10 80 11 24 20 0,5 2100
B14721 CGD-8-10 107 12 32 26 1,3 3500
B14722 CGD-10-10 134 15 40 34 2,5 5600
B14723 CGD-13-10 174 18 52 43 5,5 9500
B14724 CGD-16-10 214 22 64 53 10,2 14000
