Овальные кольца MF, MFX

Подвесные овальные кольца GrabiQ MF и MFX

Овальные кольца MF и MFX являются комплектующими универсальной модульной системы цепных грузоподъемных стропов GrabiQ 10-го класса прочности.

Применение: используются для подвешивания цепных стропов на крюк крана. Модель MF
применяется в 1-, 2-, 3- и 4-ветвевых цепных стропах. Увеличенное кольцо MFX применяется на больших крановых крюках №16 и №25 согласно DIN 15401 и 15402 для подвешивания 1- и 2-ветвевых цепных стропов. Овальные кольца MF и MFX соединяются с элементами GrabiQ CL и CLD – в стропах без функции укорачивания длины, или с GrabiQ CG и CGD – в стропах с укорачиванием или в комбинированных решениях.

Нагрузка: воздействующая нагрузка должна иметь продольное направление, находящееся в плоскости овального кольца. Угол отклонения ветвей стропа от вертикали под нагрузкой не может превышать 60°. Допустимые грузоподъемности для доступных типоразмеров указаны в таблице.

Температура эксплуатации: -40°C до 400°C с учетом понижающих коэффициентов грузоподъемности

Ударные нагрузки: резкие удары не допускаются



Овальное кольцо GrabiQ MF для 1-, 2-, 3- и 4-ветвевых стропов
Артикул Цепь Ø мм Код Размеры, мм Вес Грузоподъемность, кг
  1СЦ    2СЦ   3/4СЦ      L E D кг при 0-45°
B14481 6, 8 6 - MF-86-10 120 70 14 0,4 2500
B14482 10 8 6 MF-108-10 140 80 17 0,8 4000
B14483 13 10 8 MF-1310-10 160 95 22 1,5 7500
B14484 16 13 10 MF-1613-10 190 110 28 2,5 10000
B14485 20 16 13 MF-2016-10 240 140 34 5,2 17000
B14486 22, 26 20, 22 16, 20 MF-2220-10 250 150 42 7,7 28000

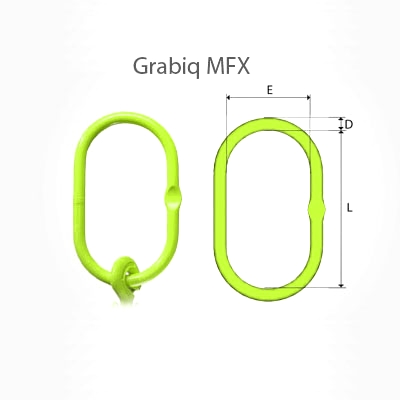

Увеличенное овальное кольцо GrabiQ MFX для 1- и 2-ветвевых стропов
  1СЦ    2СЦ     L E D кг   при  0°  при 0-45°  при 45-60°
Z100550 8 - MFX-108-10 340 180 25 3,7 2500 - -
Z100550 10 8 MFX-108-10 340 180 25 3,7 4000 3500 2500
Z100551 13 10 MFX-1310-10 340 180 28 4,7 6500 5600 4000
Z100552 16 13 MFX-1613-10 340 180 34 7,0 10000 9100 6500
Z100553 - 16 MFX-2016-10 340 180 38 8,9 - 14000 10000
