Рым-болты TSR

Вращающиеся наклоняемые рым-болты TSR

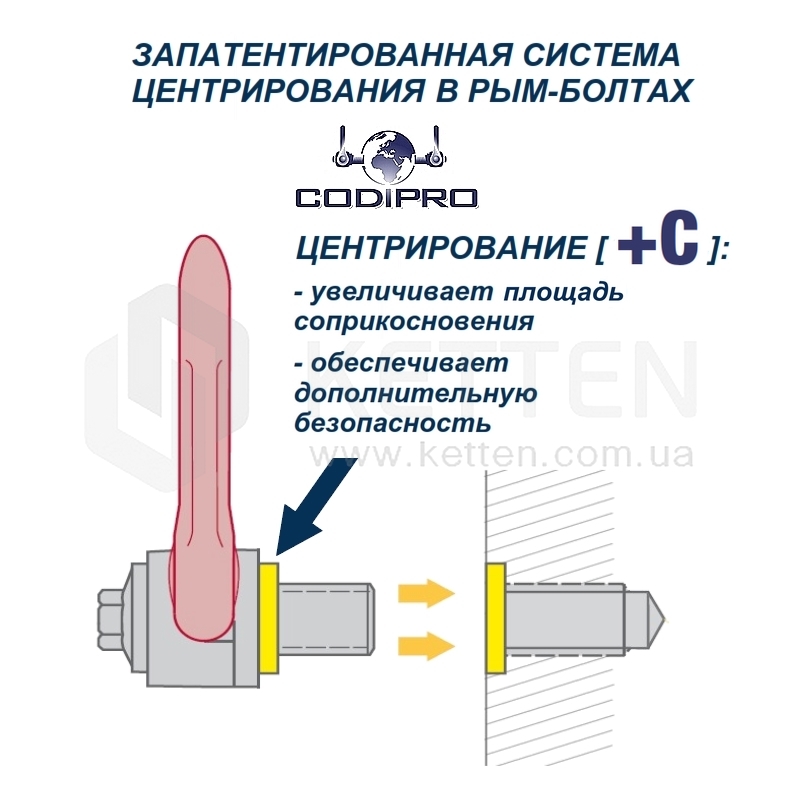

Линейка такелажных точек подъема CodiPro TSR объединяет модельный ряд рым-болтов тройного вращения TSR с овальным кольцом и модификацию TSR+C с запатентированной системой центрирования.
■  производство согласно европейскому стандарту EN 1677-1
■  испытаны нагрузкой, равной 2,5 x грузоподъемность
■  гарантия качества посредством обратной отслеживаемости изделий

Коэфициент запаса прочности рым-болтов - 5:1 / 4:1
Технические характеристики TSR и TSR+C - в таблицах
■  затяжка гаечным или шестигранным ключем, вращаемые под нагрузкой;
■ максимальная грузоподъемность рым-болтов доступна для нагрузок, воздействующих на изделия в любом направлении.

ПРЕИМУЩЕСТВА: овальное звено в рым-болтах TSR отдаляет крюк грузозахватного приспособления от перемещаемого груза и позволяет крюку при подъеме под углом 90° располагаться в оптимальной плоскости – паралельной к площади соприкосновения рым-болта.

Количество точек подъема

1

2

1

2 2 2 3-4 3-4
Угол нагрузки 90° 90° 0°-45° 46°-60° 0°-45° 46°-60°
Способ применения
TSR M 8 / TSR [+C] M 8 0,3 т 0,6 т 0,3 т 0,6 т 0,4 т 0,3 т 0,6 т 0,3 т
TSR-M-10-/-TSR-[+C]-M-10 0,6 т 1,2 т 0,6 т 1,2 т 0,8 т 0,6 т 1,3 т 0,6 т
TSR M 12 / TSR [+C] M 12 1  т 2 т 1 т 2 т 1,4 т 1 т 2,1 т 1 т
TSR M 14 / TSR [+C] M 14 1,3 т 2,6 т 1,3 т 2,6 т 1,8 т 1,3 т 2,7 т 1,3 т
TSR M 16 / TSR [+C] M 16 1,6 т 3,2 т 1,6 т 3,2 т 2,2 т 1,6 т 3,4 т 1,6 т
TSR M 18 / TSR [+C] M 18 2 т 4 т 2 т  4 т 2,8 т 2 т 4,2 т 2 т
TSR M 20 / TSR [+C] M 20 2,5 т 5 т 2,5 т 5 т 3,5 т 2,5 т 5,3 т 2,5 т
TSR M 22 / TSR [+C] M 22 3 т 6 т 3 т 6 т 4,2 т 3 т 6,3 т 3 т
TSR M 24 / TSR [+C] M 24 4 т 8 т 4 т 8 т 5,6 т 4 т 8,4 т 4 т
TSR M 27 / TSR [+C] M 27 5 т 10 т 5 т 10 т 7 т 5 т 10,5 т 5 т
TSR M 30 / TSR [+C] M 30 6,3 т 12,6 т 6,3 т 12,6 т 8,8 т 6,3 т 13,2 т 6,3 т
TSR M 36 / TSR [+C] M 36 10 т 20 т 10 т 20 т 14 т 10 т 21 т 10 т
TSR M 42 / TSR [+C] M 42 12,5 т 20 т 12,5 т 20 т 17,5 т 12,5 т 26,3 т 12,5 т
TSR M 48 / TSR [+C] M 48 20 т 40 т 20 т 40 т 28 т 20 т 42 т 20 т
TSR M 56 / TSR [+C] M 56 22 т 44 т 22 т 44 т 30,8 т 22  т 46,2 т 22 т
