Каретка GHF500

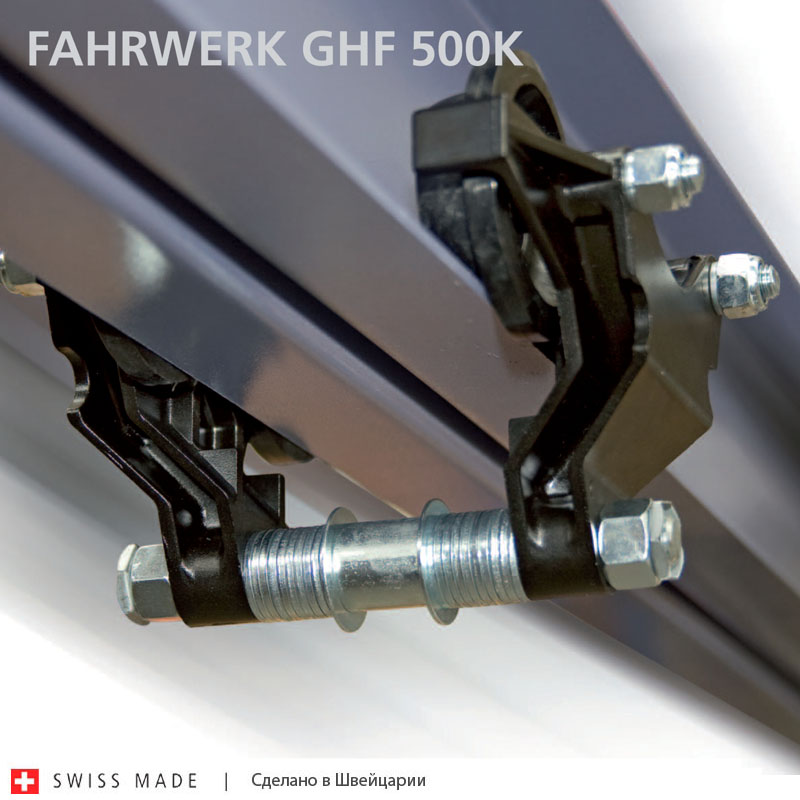

Механическая каретка GHF 500K



■ Простой монтаж

■ Минимум конструктивно идентичных деталей

■ Отсутсвие деталей машинной обработки

■ Боковой шильд из легкого алюминиевого сплава

■ Упрочненные высокостойким стекловолокном пластиковые ролики

■ Регулируемая под ширину балки













Х-ка/Размер Ед.изм.

Значение

Несущая штанга  1
Ширина балки  мм 50-99
D мм 28
B мм 30
L мм 183
Пусковой крутящий момент Nm 130 - 150
Макс. ширина полки балки мм 24
Мин. ширина полки балки мм 50
Вес кг 2,5
Режим
эксплуатаци
и ISO (FEM)*

1Bm

1Am

2m

3m 4m
  [кг] [кг] [кг] [кг] [кг]
GHF 500 K 500 500 500 400 320

          ______________________________________________

     *Класификация режимов эксплуатации ISO (FEM):



     Среднее соотношение эксплуатация/простой, в %


     M3 (1 Bm) = 25%;
     M4 (1Am) = 30%;
     M5 (2m) = 40%;
     M6 (3m) = 50%;
     M7 (4m) = 60%.
