Подвесные пути GISv Alu

Определение параметров подвесных крановых путей GISv Alu

Размер балки: выбор типоразмера балки зависит от нагрузки (P) и длины пролета (W) профиля. Оптимальные размеры профилей GISv Alu можно определить по таблице (для однобалочного и двухбалочного крана).

Допустимая нагрузка: при рассчете допустимой нагрузки подвесных путей (P) учитываются собственный вес цепного электротельфера и передвижной каретки. Максимально допустимая нагрузка лимитируется согласно таблиц.

Длина пролета: максимально допустимая длина пролета может быть определена по таблице в зависимости от типа профиля. Максимальная длина пролета для подвесных систем GISv Alu составляет 7800 мм.

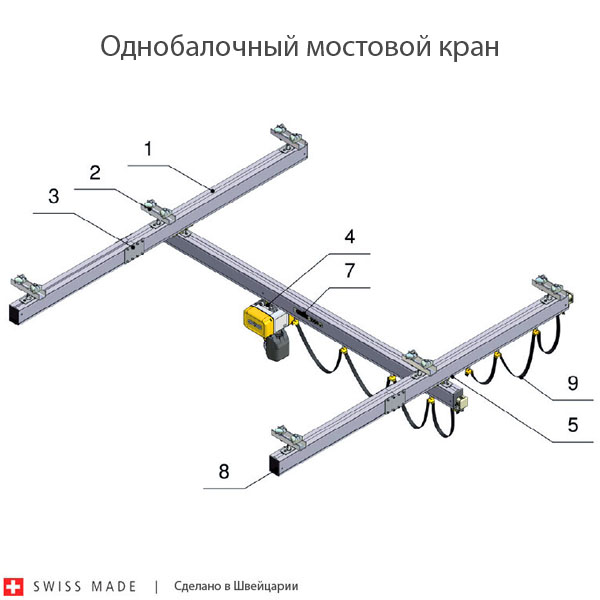

Обозначения:
1-Пофиль GISv Alu
2-Крепление
3-Стыковое соединение
4-Передвижная каретка


5-Передвижная каретка
6-Передвижная каретка
7-Шильд с указанием грузоподъемности
8-Крышка
9-Токопровод
  Максимальная длина пролета однобалочного крана W [м] Максимальная длина пролета двухбалочного крана W [м]

Грузоподъемность

крана, кг

GISKB Alu S GISKB Alu M GISKB Alu L GISKB Alu S GISKB Alu M GISKB Alu L
50 кг 4,7 6,8 7,8 5,9 7,8 7,8
80 кг 4,1 6,2 7,8 5,3 7,7 7,8
100 кг 3,8 5,8 7,8 5,0 7,3 7,8
125 кг 3,5 5,4 7,4 4,7 7,0 7,8
160 кг 3,2 5,0 6,8 4,3 6,5 7,8
200 кг 2,9 4,5 6,3 4,0 6,0 7,8
250 кг - 4,2 5,8 - 5,6 7,6
320 кг - 3,7 5,2 - 5,1 7,0
400 кг - - 4,7 - - 6,4
500 кг - - 4,3 - - 5,9
630 кг - - 3,8 - - 5,3


 - кран-балка без усиления.



Расчеты, приведенные в таблицах 1 и 2, основываются на допустмом прогибе профилей на величину равную W / 400 (в метрах) и максимальной нагрузке на профиль не более чем 90 Н/мм2. В расчет включены коэффициент поднимаемого груза и коэффициент собственного веса конструкции tp согласно DIN 15018. Для других значений прогиба используется калькуляционная программа.

Допустимое превышение нагрузки: превышение нагрузки на подвесные пути допускается только на основании расчетов специальной калькуляционной программы.
