Обзор GISKB

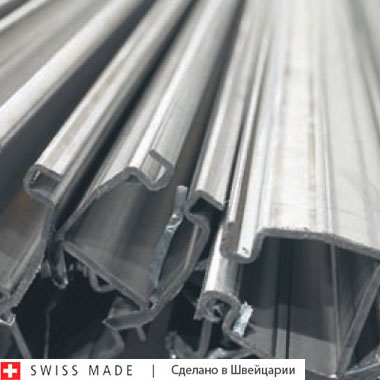

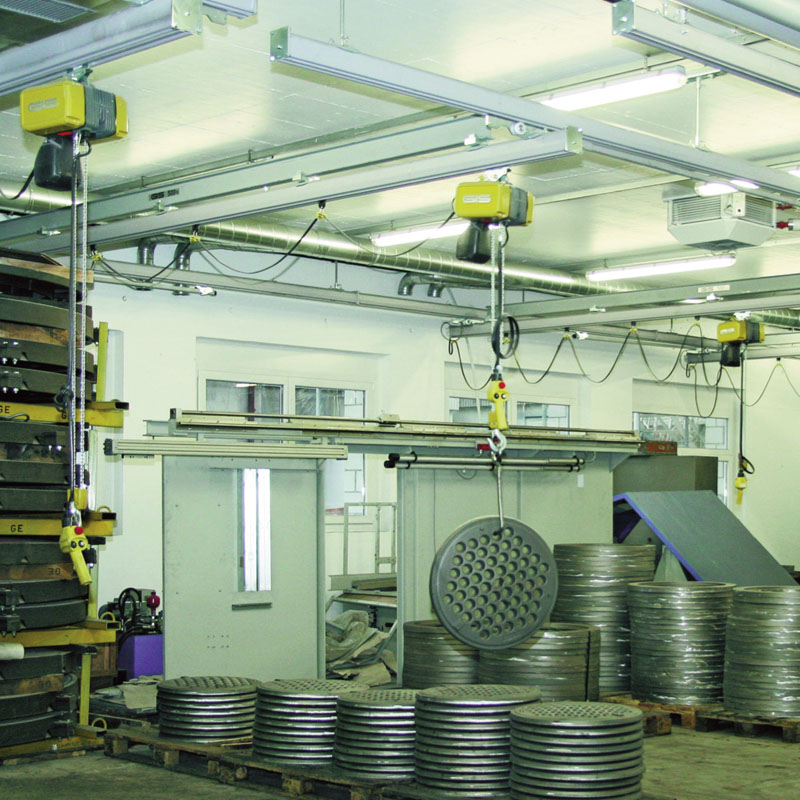

Профили GISKB - прочная основа решений от GIS

■ Два размера профилей;

■ Концевая пластина с обеих сторон;

■ Стандартная длина профиля со склада от 1м до 8м;

■ Специальные размеры под заказ.

Преимущества:

■ Исключительная производительность благодаря высокой несущей способности;

■ Простой монтаж благодаря оптимизированной конструкции;

■ Выгодная цена благодаря применению стандартных катаных профилей.

Определение оптимального размера профиля:

Приведенная ниже таблица служит для определения оптимального размера профиля, который зависит от нагрузки Р и длины пролета W.





Определения оптимального размера профиля

Грузоподъ-емность, кг

GISKB I длина пролета (м) GISKB II длина пролета (м)
  INP 120 INP 160 INP 180 HB   INP 120 INP 160 INP 180 HB

100 4,7 5,9 7,8 7,8 7,8 7,8 7,8 7,8 7,5 7,2 7,8 7,8 7,8 7,8 7,8 7,8 7,8 7,8
125 4,4 5,6 7,8 7,8 7,8 7,8 7,8 7,8 6,9 6,9 7,8 7,8 7,8 7,8 7,8 7,8 7,8 7,8
160 4,0 5,3 7,8 7,8 7,8 7,8 7,8 7,8 6,1 6,4 7,8 7,8 7,8 7,8 7,8 7,8 7,8 7,8
200 3,7 4,9 7,8 7,8 7,8 7,8 7,8 7,8 5,6 6,0 7,5 7,8 7,8 7,8 7,8 7,8 7,8 7,8
250 3,4 4,6 7,4 7,8 7,8 7,8 7,8 7,8 5,0 5,6 7,1 7,8 7,8 7,8 7,8 7,8 7,8 7,8
320 3,1 4,2 6,8 7,8 7,8 7,8 7,8 7,8 4,2 5,1 6,6 7,8 7,8 7,8 7,8 7,8 7,8 7,6
400 2,8 3,8 6,3 7,8 7,8 7,8 7,8 7,8 3,3 4,7 6,2 7,6 7,8 7,8 7,8 7,8 7,8 6,8
500 2,5 3,5 5,5 7,5 7,5 7,8 7,8 7,8 2,9 4,3 5,7 7,1 7,8 7,8 7,8 7,8 7,8 5,8
630 2,0 3,2 4,5 7,0 6,3 7,8 7,3 7,8 2,3 3,8 5,2 6,4 7,8 7,8 7,8 7,8 7,8 4,5
800 - 2,8 - 6,4 - 7,8 - 7,8 - 3,2 4,8 5,2 7,7 7,0 7,8 7,8 7,8 3,6
1000 - 2,5 - 5,6 - 7,5 - 7,8 - 2,7 4,3 4,3 7,1 5,8 7,8 6,6 7,8 3,1
1250 - 2,1 - 4,6 - 6,4 - 7,4 - 2,2 3,9 3,5 6,5 4,7 7,8 5,4 7,8 2.6



 - кран-балка без усиления;     - кран-балка с усилением;

[■] однобалочный кран с подкрановыми балками;

[■] двухбалочный кран с подкрановыми балками;

[■] подвесной путь без подкрановых балок с не менее, чем 3 точками потолочного крепления;





ПРИНИМАЕМЫЕ В РАСЧЕТ ДАННЫЕ:
МАКС. ДОПУСТИМЫЙ ПРОГИБ = W/400,
МАКС. НАГРУЗКА = 180 Н/ММ2,
ВЕС ГРУЗОПОДЪЕМНОГО УСТРОЙСТВА: 25 КГ (ГРУЗОПОДЪЕМНОСТЬ ДО 500 КГ), 50 КГ (ГРУЗОПОДЪЕМНОСТЬ БОЛЕЕ 500 КГ)
